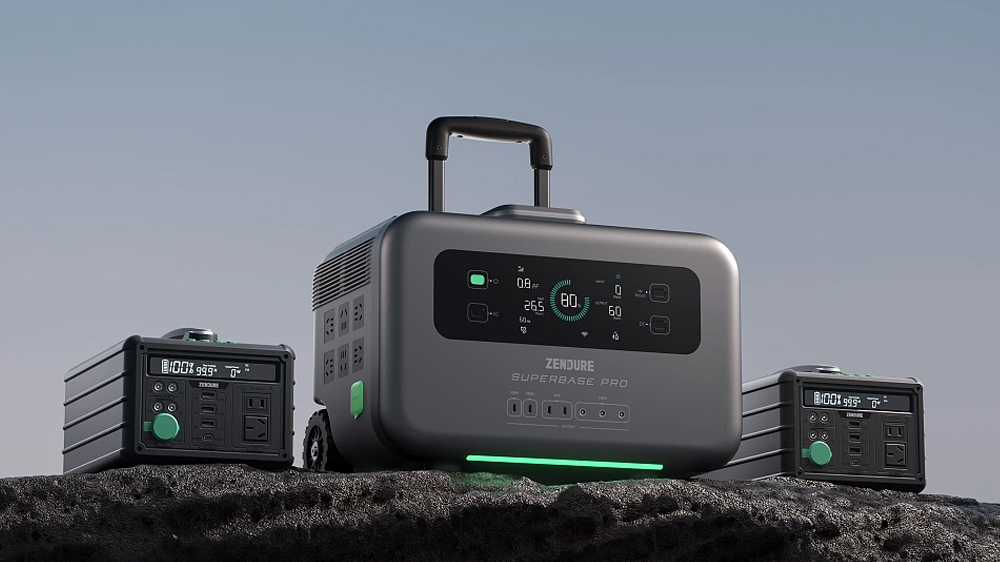

储能电源设计-储能电源外观设计-储能电源结构设计

现如今，储能电源设计正在经历从功能实现向系统优化的跨越式飞速发展。储能电源的外观设计融合人机工程与实用性，通过流线造型与材质创新提升产品辨识度；结构设计聚焦热管理、模块化集成与安全防护，采用轻量化复合材料与智能散热技术。下面就由新利Luck的小编来为大家详细介绍关于储能电源外观结构设计的详细内容。

一、储能电源外观设计

1.1 便携性与人机工程学

尺寸与重量：便携式储能电源需控制体积，典型尺寸为手掌大小（如20cm×15cm×10cm），重量集中在1-5kg区间。通过铝合金框架与工程塑料结合，实现轻量化与结构强度兼顾。

模块化设计：采用可扩展电池模块，支持用户根据需求增减容量，提升产品灵活性。例如，部分高端型号支持热插拔电池包，延长使用寿命。

人性化细节：

集成可调节背带或隐藏式提手，适应户外携带场景。

按键布局符合人体工程学，触感反馈清晰，避免误操作。

防滑脚垫与堆叠设计，提升静态稳定性。

1.2 美学与品牌表达

造型语言：简洁几何线条为主，结合工业三防设计（IP65防护等级），传递专业感与耐用性。例如，棱角分明的外壳搭配磨砂表面处理，兼顾防滑与质感。

色彩与材质：

主色调以黑、灰、军绿等中性色为主，适配户外与应急场景。

局部采用品牌色点缀，如红色电源键或品牌LOGO，强化品牌识别。

材质选择：铝合金外壳提升质感，ABS工程塑料降低成本，碳纤维复合材料用于高端型号。

个性化定制：提供限量版配色或激光雕刻服务，满足差异化需求。

1.3 环境适应性

散热设计：外壳预留散热孔道，结合内部导热材料，确保高温环境下稳定运行。例如，某型号采用蜂窝状散热结构，表面积增加30%，散热效率提升20%。

防护等级：IP67防水防尘设计，适应沙漠、雨林等极端环境。密封胶圈与超声波焊接工艺确保接口密封性。

二、储能电源结构设计

2.1 机械结构设计

壳体优化：

铝合金一体成型工艺，减少接缝，提升抗压强度。

内部加强筋设计，通过拓扑优化（如ANSYS仿真）实现轻量化与刚度平衡。

电池布局：

电芯采用分层排列，预留膨胀空间（如硅胶垫缓冲），避免热失控扩散。

模组端板采用预紧力结构（弹簧或螺栓），应对电芯循环膨胀。

连接可靠性：

电池极耳采用激光焊接，降低接触电阻。

高压线束使用柔性叠层母排（Flexible Printed Circuit, FPC），减少振动导致的连接失效。

2.2 热管理系统

散热方式选择：

小容量（<1kWh）：被动散热（石墨烯导热膜+金属外壳）。

大容量（>2kWh）：主动液冷（微通道冷板+水泵循环），温差控制在5℃以内。

相变材料（PCM）：在电芯间隙填充石蜡基PCM，吸收瞬时热量，延缓热失控。

风道设计：轴流风扇配合渐扩式风道，实现均匀气流分布，避免局部过热。

2.3 电气安全设计

绝缘与防护：

电芯间增加绝缘膜（聚酰亚胺材质），耐压等级≥1000V。

直流侧绝缘监测，绝缘电阻＞2MΩ，故障时触发BMS保护。

保护策略：

多级过流保护：熔断器（ms级响应）+ 电子保险丝（μs级响应）。

短路保护：采用自恢复保险丝（PPTC），避免永久性断路。

等电位连接：外壳与接地端子阻抗＜0.4Ω，符合GB 50370标准。

三、储能电源设计注意事项

3.1 安全标准合规

国际标准：

UN38.3（锂电池运输安全）：通过振动、冲击、高温等测试。

UL 2580（电动汽车电池安全）：涵盖滥用测试（针刺、挤压）。

国内标准：

GB 38031（动力电池安全）：要求热失控后5分钟内无起火爆炸。

GB/T 34013（PACK壳体）：冲击测试后无开裂，防护等级IP67。

认证要求：CE、FCC、RoHS认证为出口必选项，国内需通过CQC认证。

3.2 环保与可持续性

材料选择：

优先使用可回收材料（如PC/ABS合金），回收率＞90%。

避免含卤素阻燃剂，符合REACH法规。

节能设计：

空载功耗＜1W，通过欧盟ERP能效标准。

休眠模式自动关闭非必要电路，延长待机时间。

生命周期管理：

提供电池回收计划，梯次利用于储能电站。

模块化设计便于维修，减少电子废弃物。

3.3 特殊场景适配

户外应急：

集成太阳能充电板（折叠式），支持MPPT充电控制。

配备LED照明模块（泛光/聚光切换），亮度＞500流明。

医疗设备：

输出纹波＜50mV，符合IEC 60601-1医疗标准。

配备UPS功能，断电后0ms切换。

极寒环境：

电芯加热膜（PI发热材质），-20℃低温启动。

低温电池配方（电解液添加剂），容量保持率＞85%。

四、储能电源设计要点

4.1 技术选型与仿真验证

电池技术路线：

磷酸铁锂（LFP）：循环寿命＞3000次，成本低，适合固定储能。

三元锂电（NCM）：能量密度高（200Wh/kg），适合便携场景。

仿真工具：

机械强度：ANSYS Workbench模拟跌落冲击。

热管理：Flotherm CFD分析温度场分布。

电气安全：PSpice模拟短路保护响应时间。

4.2 成本与可靠性平衡

DFMEA分析：

识别高风险部件（如连接器、BMS芯片），制定改进措施。

例如，某型号通过优化焊接工艺，将接触不良故障率从0.5%降至0.1%。

可制造性设计（DFM）：

简化装配流程，减少螺丝数量（如卡扣式设计）。

统一模具开发，降低开模成本。

4.3 用户体验创新

智能交互：

触控屏显示实时数据（SOC、温度、输出功率）。

支持APP远程控制（蓝牙/Wi-Fi），实现定时充电、过载预警。

快速部署：

磁吸式接口设计，1秒完成设备连接。

语音导航功能，简化老年人操作流程。

经过小编以上内容的详细介绍得知，储能电源设计是跨学科的系统工程，需在美学、结构、安全与成本间寻求最优解。通过模块化设计、智能热管理、合规性验证等手段，可实现产品性能与用户体验的双重提升。如果您这边有产品设计方面的需求，可以直接与我们联系，免费为您提供报价周期方案参考。
