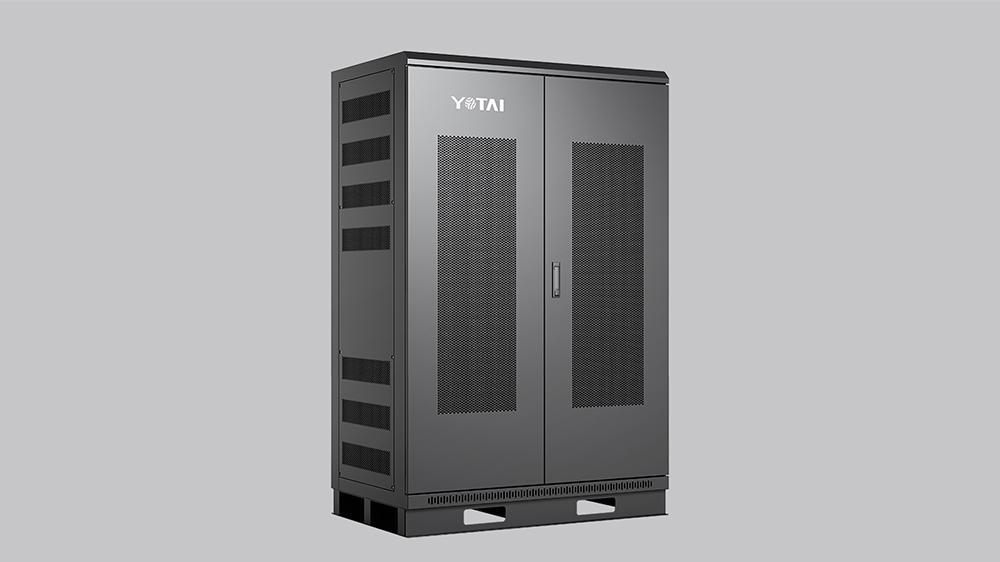

户外液冷储能电柜设计-户外储能柜外观结构设计

随着全球能源结构转型加速，户外储能系统作为分布式能源网络的核心节点，其设计正面临功能集成、环境适应与安全可靠的多重挑战。液冷储能电柜作为高功率密度储能设备的代表，其外观结构设计不仅需满足散热、防护等基础需求，更需在人机交互、模块化扩展及全生命周期维护等方面实现突破。下面小编将从工业设计视角，解析户外液冷储能电柜外观结构设计的关键维度。

一、环境适应性：构建全天候防护体系

防护等级与密封设计

户外场景要求电柜达到IP65及以上防护标准。通过双层门结构、迷宫式防水槽及硅胶密封条的复合应用，可实现防尘、防溅水、防盐雾的三重防护。柜体底部设计倾斜导流槽，配合可拆卸式集水盒，有效解决冷凝水积聚问题。

材料科学应用

柜体主体采用304不锈钢框架与SMC复合材料面板的组合方案：不锈钢骨架提供结构强度，SMC材料实现轻量化（密度1.8g/cm³）与耐腐蚀性（盐雾试验2000h无锈蚀）。表面处理采用氟碳喷涂工艺，耐候性达15年以上，可适配沙漠、沿海、高寒等极端环境。

热管理结构创新

液冷系统与柜体结构深度耦合：在电池模组层间设计S型液冷流道，通过CFD仿真优化流速分布（建议流速0.5-1.5m/s），使温差控制在±2℃以内。柜顶集成无动力风帽，利用热压原理形成自然对流，辅助液冷系统降低能耗。

二、功能集成化：模块化设计的工程实践

标准化单元架构

采用19英寸机架式安装标准，支持2U/4U高度模块自由组合。前后门设计可快速拆卸的线缆管理板，配备预置式扎线桥及标签位，使布线效率提升40%。柜体侧面预留标准滑轨接口，满足叉车与吊装两种运输方式切换。

人机交互界面优化

前门集成7英寸触控屏，支持IP65防护的电容式触摸技术，显示内容包括SOC、温度、告警信息等核心参数。紧急停机按钮采用防误触设计（需15N按压力），并配备机械式状态指示环（红/绿双色）。

安全冗余设计

柜体四角嵌入防撞橡胶护角，内部关键节点布置振动传感器（量程±50g）。门锁系统采用三点式机械联锁结构，配合电子密码锁实现双重认证。液冷管路接口使用自密封快速接头，断开时自动关闭流道，防止冷却液泄漏。

三、可维护性设计：全生命周期成本优化

分层检修通道

柜体内部划分为三个维护层级：

L1层：前门可开启180°，直接接触BMS、断路器等高频维护组件；

L2层：侧板快拆设计，暴露液冷机组及功率模块；

L3层：顶盖液压支撑杆开启，检修空调冷凝器等顶部设备。

智能诊断系统

内置边缘计算模块，通过振动、温度、电流等多维度数据构建设备健康模型。当预测到潜在故障时，前门LED灯带自动切换为黄色闪烁模式，引导维护人员精准定位故障区域。

备件通用性设计

所有紧固件采用M6标准螺纹，关键部件如风扇、传感器实现跨型号通用。柜体预留40%冗余安装空间，支持未来技术迭代时的硬件升级。

四、美学与工程融合：工业设计的新范式

形态语义学应用

柜体比例遵循黄金分割原则，前脸倾斜15°设计兼顾操作便利性与视觉稳定性。通风栅格采用参数化渐变孔径（φ3-8mm），在保证进风量的同时形成独特的视觉纹理。

品牌DNA植入

企业色块通过高精度喷涂工艺嵌入柜体转角，夜间可配置低功耗LED灯带勾勒轮廓。侧板激光雕刻产品型号与认证标识，符合IEC 61439标准要求。

声学优化设计

柜顶集成微穿孔板消声结构，对液冷泵高频噪声（2000-4000Hz）实现15dB(A)衰减。门缝处植入吸音毛毡，使设备运行噪声控制在65dB(A)以内。
