在智慧城市、5G通信、新能源等领域的快速发展背景下，户外机柜作为支撑户外设备运行的核心载体，其设计已从单一的功能实现转向工业美学、结构安全与环境适应性的综合平衡。下面就由新利Luck的小编来为大家详细介绍关于户外机柜外观结构工业设计的内容。

一、外观工业设计

户外机柜的外观工业设计需兼顾品牌识别、环境协调与用户体验。以通信基站机柜为例，其外观设计需满足以下核心要求：

防护等级与造型统一

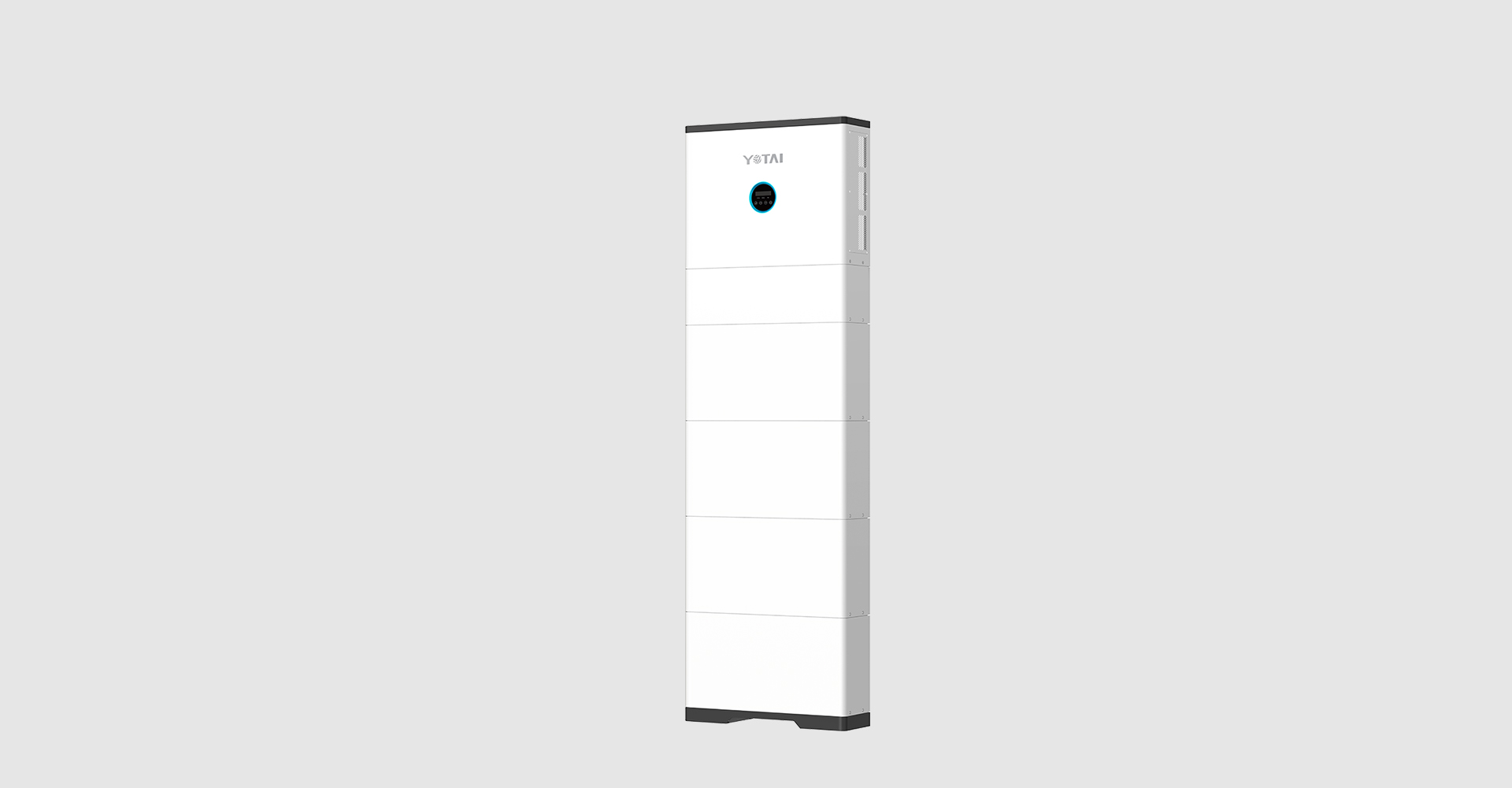

根据IEC 60529标准，户外机柜防护等级需达到IP55及以上。设计师通过流线型顶盖设计避免积水，同时采用模块化舱体结构实现功能分区。例如，双登集团推出的SDA10-4850DC铁锂电池机柜，其顶部斜度设计与无缝表面处理既满足IP55防水要求，又通过简洁的几何造型融入城市景观。

材料与表面处理

耐候性材料是外观设计的物质基础。不锈钢（SUS304）与铝合金（6063-T5）因抗腐蚀性强成为主流选择。表面处理采用户外型粉末涂层，厚度控制在0.09-0.12mm之间，并通过抗冲击试验（50kg·cm冲击能量）确保涂层附着力。广州市天裕通信设备有限公司的户外机柜采用静电喷塑工艺，实现20年不褪色的耐候性能。

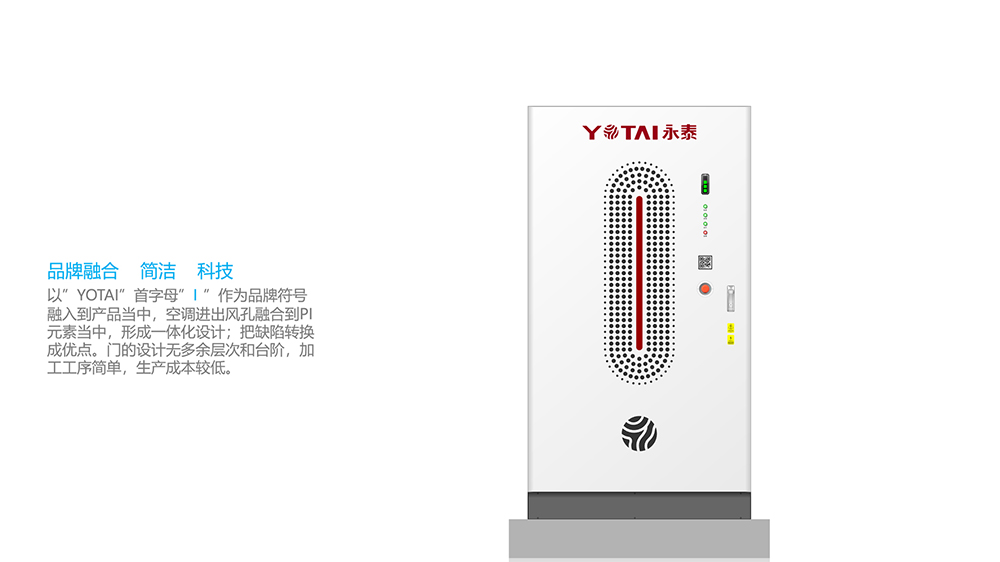

人机交互与品牌标识

机柜门锁采用天地三点锁结构，支持挂锁与门开告警传感器集成。颜色方案遵循企业VI系统，如中国移动采用蓝白配色，华为海洋网络机柜则以深灰色为主调，通过视觉一致性强化品牌认知。

二、结构设计

结构设计需平衡机械强度、散热性能与安装维护便捷性，典型技术方案包括：

框架与板材系统

机柜框架采用2mm厚铝合金型材或Q235钢材，通过榫卯结构连接以提升抗震性能。舱体板材选用45mm夹芯板，双面0.6mm彩钢板夹持A级不燃芯材。金华中兴通信的户外机柜在-40℃至70℃温域内保持结构稳定性。

散热系统设计

针对高功率设备，强制风冷与热交换技术成为主流。某光伏逆变器厂商采用双温控器+涡流风扇方案，设备舱与蓄电池舱分舱温控，实现能耗降低。自然散热则通过鳍片式散热器实现，鳍片间距与竖直布局优化空气对流。

防盗与安全设计

机柜所有装配螺钉采用内藏式异形螺丝，配套专用工具操作。门体设置三级限位装置，可抵御22m/s风速下的开关门冲击。电气安全方面，机柜提供双接地铜排，符合YD5098-2005防雷规范。

三、环境适应性设计

户外机柜需经受盐雾、高低温、紫外线等极端环境考验，核心技术包括：

防腐与密封技术

机柜接缝处采用三元乙丙橡胶密封条，胶条接触面打胶密封。盐雾试验需通过10天交变循环，确保非金属件无开裂、金属件无红锈。某通信机柜在海南高盐雾环境中运行5年，涂层完好率仍达98%。

热管理与凝露控制

通过隔热夹层与温湿度传感器联动，机柜可自动启动加热或除湿模块。某电力设备机柜在漠河-40℃环境下，内部温度波动控制在±2℃以内。

抗风与抗震设计

机柜底座高度不低于150mm，采用梯形结构增强稳定性。某5G基站机柜通过有限元分析优化框架结构，成功通过8级地震模拟测试。

四、行业应用案例

在粤港澳大湾区超级储能工程中，设计的户外机柜采用IP66防护等级，集成热交换器与智能锁控系统，实现无人值守运行。未来，随着新材料与数字化技术的融合，户外机柜设计将呈现三大趋势：

轻量化与高强度：碳纤维复合材料逐步替代传统金属，重量降低40%的同时强度提升。

智能化运维：集成物联网传感器，实时监测温湿度、门禁状态，故障预警响应时间缩短。

绿色能源集成：机柜顶盖嵌入柔性光伏板，为监控系统供电，碳排放降低。

经过小编以上内容的详细介绍得知，户外机柜设计是工业美学与工程技术的深度融合。从苏州中启检测的IP等级测试方法，到华为海洋网络的模块化设计理念，行业正通过标准化与创新技术的双重驱动，为5G基站、新能源储能等场景提供更安全、更高效的解决方案。
