在工业设备领域，钣金机箱机柜作为承载核心硬件的基础设施，其设计已从单纯的防护功能演变为集结构力学、热管理、电磁兼容与美学于一体的系统工程。从通信基站到医疗设备，从数据中心到自动化生产线，钣金机柜的设计水平直接决定了设备运行的稳定性与使用寿命。

一、设计理念：功能主义与人文关怀的平衡

钣金机箱机柜的设计理念始终围绕“功能决定形式，细节成就品质”展开。在工业设备领域，机柜不仅是硬件载体，更是系统稳定性的保障。设计需遵循四大核心原则：

性能优先：通过结构优化实现抗震、抗冲击、防辐射等性能。例如，采用立柱横梁结合式框架，配合镀彩锌角规，确保机柜承重达800kg以上，同时满足IP55防护等级。

标准化与模块化：基于19英寸标准机柜规范，通过铝型材与插件的积木式组合，实现快速扩容。某数据中心案例显示，模块化设计使设备上架时间缩短40%。

人机工程学：操作界面倾斜15°设计，门板开启角度达120°，并配备快拆式铰链，使维护时间降低至15分钟内。

美学与功能统一：采用单色主调搭配局部精饰工艺，既符合工业场景的简洁需求，又通过细节提升产品质感。

二、设计思路：从需求到落地的技术路径

设计思路需贯穿“需求分析-结构仿真-工艺优化”全流程：

场景化需求拆解

通信基站：需满足-40℃~70℃宽温工作，采用双层门结构隔离油污。

医疗设备：表面处理使用抗菌涂层，接触角＞110°防止液体残留。

新能源储能：集成消防探测模块，热失控预警提前30分钟。

热管理与电磁兼容

散热方案：高密度计算场景采用液冷门系统，能耗比传统风冷降低60%；密封机柜通过热交换器实现内部强迫对流，散热效率提升25%。

电磁屏蔽：使用接地金属板隔离电路板，屏蔽效能达60dB@1GHz；螺钉连接采用内齿弹性垫圈，接触电阻降低至0.1mΩ以下。

材料与工艺协同

材料选择：冷轧钢板（SPCC）用于通用机柜，5052铝合金用于轻量化需求，不锈钢304用于高腐蚀环境。

制造工艺：数控转塔冲床实现异形孔加工精度±0.1mm，机器人自动焊将焊接变形量控制在0.2mm/m以内。

三、设计方案：从框架到细节的完整构建

整体结构设计

框架类型：立柱横梁结合式框架，前/侧横梁通过折弯避位穿插连接，中横梁依赖立柱工艺槽固定。

连接方式：螺钉联接为主，关键部位采用焊接+角件加固，确保整体刚性。

功能模块设计

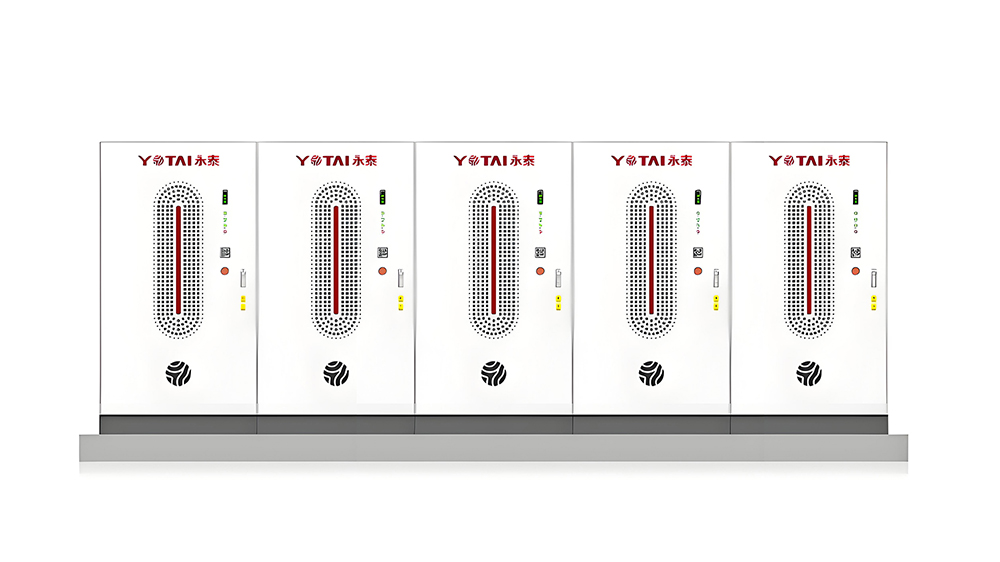

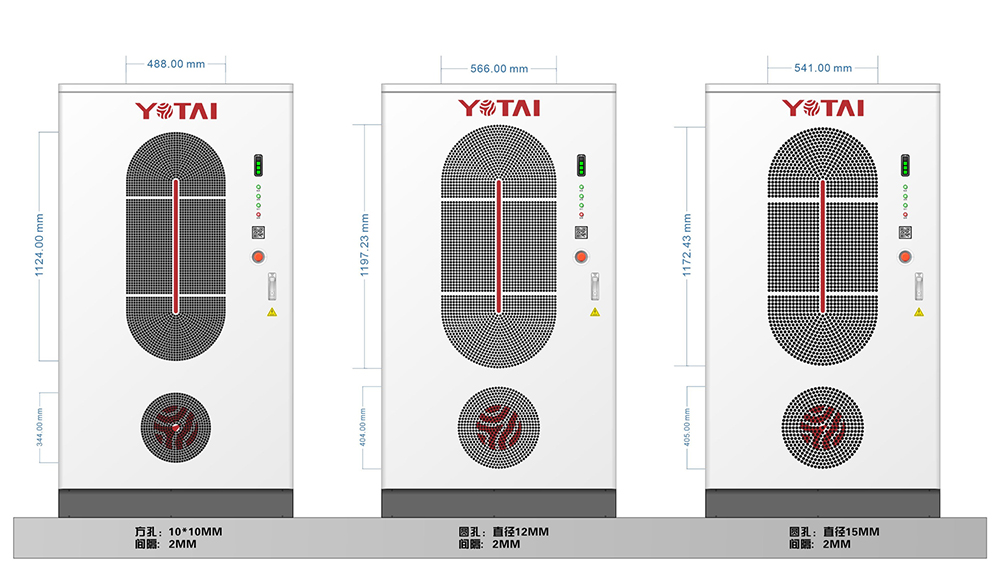

散热模块：顶部和侧面设计散热孔阵列，配合轴流风扇形成风道，某服务器机柜通过CFD优化后热点温度降低18℃。

电缆管理：底部设计线缆管理槽，支持垂直理线架，布线效率提升50%。

防尘防水：门缝处嵌入EPDM密封条，底部进风口加装防尘滤网，防护等级达IP66。

表面处理与配色

工艺流程：喷砂去毛刺→喷塑（RAL7035色）→固化，膜厚60-80μm，耐盐雾试验2000小时。

配色方案：主色为浅灰（RAL7035），操作面板采用深灰（RAL7016）形成视觉层次。

四、注意事项：规避风险的关键细节

材料合规性

明确要求使用正规钢厂冷轧板，厚度公差±0.05mm，冲折率控制在3次以内，避免材料疲劳。

结构安全性

弯曲半径≥材料厚度的2倍，厚度≥2.5mm时需预留1.5t工艺缺口，防止折弯裂纹。

可维护性设计

前门支持免工具拆卸，侧门设计快拆锁扣，内部元件间距≥50mm，满足工具操作空间。

环境适应性

户外机柜需通过双85试验（85℃/85%RH），内部集成温控模块，-20℃时自动启动加热装置。

五、未来趋势：智能与可持续的演进方向

智能化升级：集成物联网模块，实时监测温湿度、振动等参数，预测性维护使故障率降低40%。

绿色设计：再生铝材使用比例提升至70%，可拆卸结构使回收利用率达92%，生命周期碳排放减少35%。

柔性制造：通过参数化设计软件，实现从3D模型到展开图的自动转换，缩短研发周期50%。
