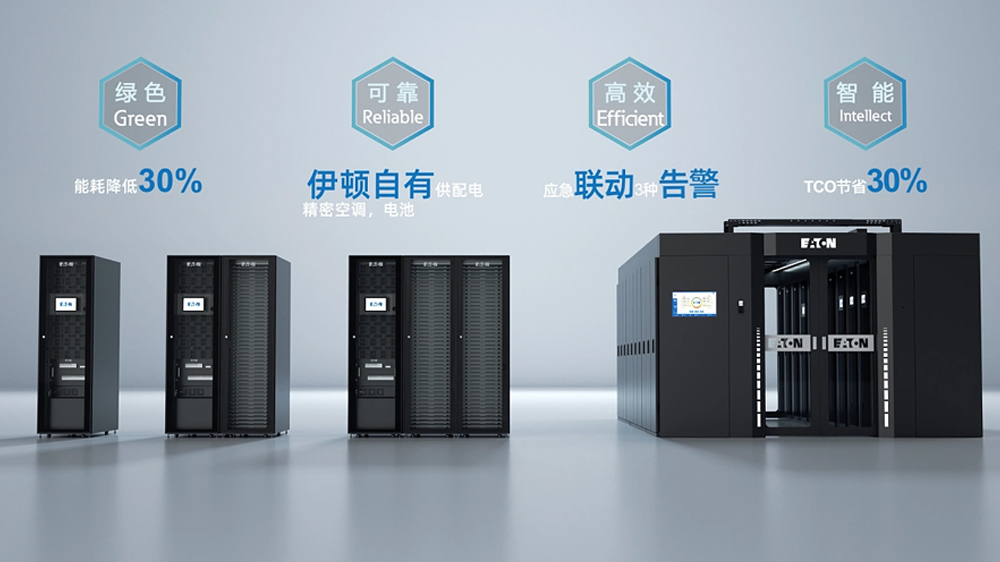

服务器机柜工业设计|机柜工业设计案例

服务器机柜作为数据中心和IT基础设施的“骨架”，其工业设计不仅关乎设备的安全性、散热效率与运维便利性，更直接影响数据中心的能效比和长期运营成本。随着云计算、AI算力需求的爆发式增长，现代机柜设计正从传统的金属框架向模块化、智能化、绿色化方向迭代。下面小编将通过设计原则、关键要素及行业案例，解析服务器机柜工业设计的核心逻辑。

一、服务器机柜工业设计的核心要素

功能性设计：高效散热与结构强度

散热系统优化：

通过计算流体力学（CFD）模拟设计风道，结合前后网孔门（开孔率≥70%）、垂直散热通道（冷热通道隔离）或液冷模块集成，降低PUE（电能利用效率）。

承重与抗震能力：

采用高强度钢材（如SPCC冷轧钢板），静态承重需≥1500kg；抗震设计需符合IEC 60297-3-100标准，适应9级地震烈度。

模块化与可扩展性

U位灵活适配：标准19英寸机架（EIA-310-D规范），支持42U/45U高度，兼容不同深度（600mm~1200mm）。

快速部署设计：预置理线槽、盲插电源接口（如盲插PDU）、免工具安装导轨，缩短设备上架时间。

人机交互与运维友好性

可视化监控：集成数字显示屏或LED状态灯，实时反馈温度、湿度、功耗数据。

安全防护：防静电涂层、防夹手门锁设计、智能门禁系统（指纹/RFID）。

绿色与可持续发展

材料环保性：使用可回收钢材或铝合金，表面处理工艺（如无铬酸盐喷涂）符合RoHS指令。

节能降噪：低噪音风扇（≤45dB）、自适应散热策略减少能耗。

二、服务器机柜工业设计流程

2.1需求分析与场景定义

明确应用场景：企业级数据中心、边缘计算节点或超算中心。

制定技术指标：散热能力（kW/机柜）、功率密度（kW/m²）、EMC电磁兼容等级。

2.2概念设计与原型验证

3D建模（SolidWorks/AutoCAD）与仿真测试：

例如，通过ANSYS分析机柜在满载条件下的形变与共振频率。

快速原型制作：验证理线空间、设备兼容性等细节。

2.3工程化设计与量产转化

模具开发：冲压成型工艺优化，确保机柜门板平整度误差≤0.5mm。

量产一致性控制：关键尺寸公差（如立柱间距±0.2mm）、盐雾测试（≥96小时）。

三、行业标杆案例解析

案例1：华为FusionModule智能微模块机柜

设计亮点：

集成AI温控算法，动态调节风扇转速，降低制冷能耗30%；

模块化拼接设计，支持单柜到多柜级联，适配边缘机房快速部署。

技术突破：

内置IoT传感器，实时监测微环境（如局部热点），联动UPS实现故障预判。

案例2：戴尔PowerEdge MX系列机柜

设计亮点：

创新“无中柱”结构，支持全宽设备（如GPU服务器）灵活安装；

前置可旋转理线臂，减少线缆弯折损耗。

用户价值：

机柜空间利用率提升25%，运维效率提高40%。

案例3：威图（Rittal）TS IT机柜

设计亮点：

双层侧板设计，外层防尘、内层隔音，适应恶劣工业环境；

顶部集成水冷分配单元（CDU），支持单柜50kW高密度散热。

行业影响：

成为工业4.0智能工厂机柜设计的标杆方案。

四、未来趋势：智能化与绿色革命

4.1AI驱动的智能机柜

自主决策系统：通过边缘计算芯片实现负载均衡与故障自愈。

数字孪生应用：虚拟模型同步物理机柜状态，优化运维策略。

4.2零碳机柜设计

余热回收技术：将服务器废热用于楼宇供暖或发电；

氢燃料电池备用电源：替代传统柴油发电机，实现零排放。

4.3材料创新

碳纤维复合材料：轻量化（减重30%）与高强度结合；

相变储能材料（PCM）：吸收瞬时热量，平衡机房温升。

经过上述了解到，服务器机柜工业设计已从单纯的“设备容器”演变为数据中心的核心技术载体。通过模块化架构、智能感知与绿色技术的深度融合，未来机柜将不仅是IT基础设施的支撑者，更是能效革命与数字化转型的关键推动力。在这一进程中，设计师需在工程严谨性与用户体验之间找到平衡，以创新设计应对不断升级的算力挑战。如果您这边有产品设计方面的需求，可以直接与我们联系，免费为您出报价方案。
