变频器设计-变频器外形设计-变频器结构设计

变频器作为现代工业自动化领域的核心设备，其设计不仅关乎功能实现，更直接影响设备的可靠性、易用性和使用寿命。下面小编将从变频器设计的整体框架出发，阐述外形设计与结构设计的关键要素，揭示如何通过科学的设计理念提升产品性能与用户体验。

一、变频器设计的核心目标

变频器通过调整电机输入电源的频率和电压，实现电机转速的精准控制，从而达到节能、降耗、增效的目的。其设计需兼顾电气性能、机械强度、散热效率、环境适应性等多维度需求，核心目标包括：

高效能量转换：优化功率模块布局，降低开关损耗；

稳定运行能力：抗电磁干扰（EMI）与热管理能力；

人机交互友好性：操作便捷性与状态可视化；

环境适应性：防尘、防水、抗振动等防护设计。

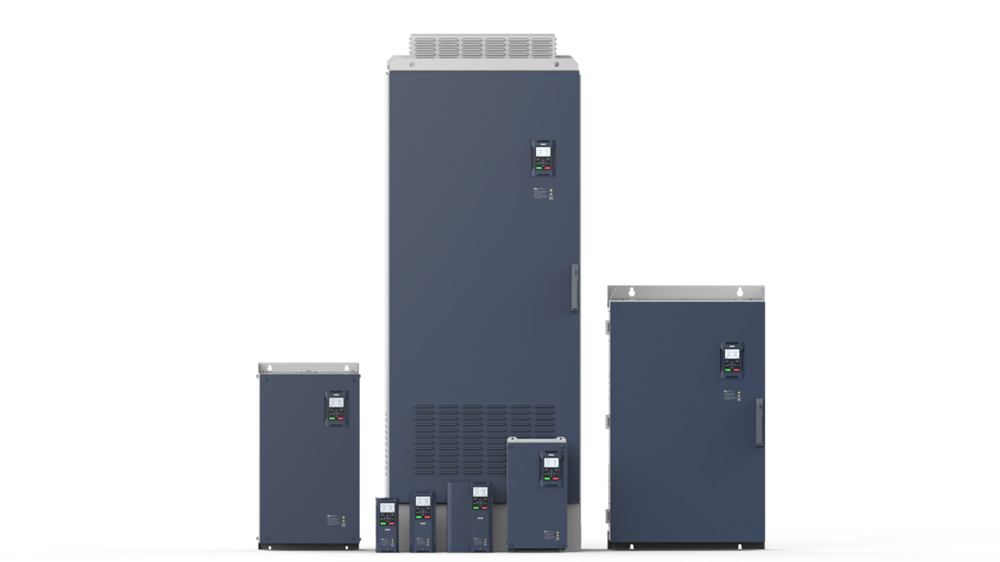

二、变频器外形设计：功能与美学的平衡

外形设计是变频器与用户交互的第一界面，需在功能性与工业美学间找到平衡点。

模块化外观

采用标准化尺寸（如符合IEC标准的书架式或壁挂式设计），便于集成到控制柜中；

可拆卸面板设计，支持快速维护与模块扩展。

人机界面（HMI）优化

集成高亮度LCD显示屏，实时显示运行状态、故障代码及参数；

物理按键与旋钮布局符合人体工程学，支持戴手套操作；

部分高端型号引入触控屏与多语言界面，适应全球化需求。

防护等级与散热设计

外壳材质选用高强度工程塑料或铝合金，兼顾轻量化与抗冲击性；

散热孔采用蜂窝状或条形阵列设计，平衡进风量与防尘需求；

防护等级达到IP20（室内）至IP66（户外），适应不同工况。

色彩与标识

工业灰色为主色调，降低视觉疲劳；

关键接口（如电源端子、通信端口）采用彩色标识，提升安装效率。

三、变频器结构设计：从内部布局到性能突破

结构设计是变频器性能的核心载体，需通过仿真分析与实验验证实现优化。

热设计：散热系统的革命

风道优化：采用“U型”或“直线型”风道设计，减少气流死角；

散热片布局：功率模块与散热片直接接触，填充导热硅脂降低热阻；

智能温控风扇：根据负载自动调节转速，兼顾静音与散热效率。

电磁兼容性（EMC）设计

输入/输出端子配置共模电感与X/Y电容，抑制高频噪声；

金属外壳形成法拉第笼，屏蔽外部电磁干扰；

内部走线采用分层隔离设计，减少信号串扰。

布局与抗震设计

功率模块、控制板与电容分层布置，避免热耦合；

关键元件（如电解电容）采用防震支架，通过IEC 60068-2-6振动测试；

PCB板涂覆三防漆，提升防潮、防盐雾能力。

可维护性设计

模块化功率单元支持热插拔，故障时无需停机更换；

内部走线采用彩色编码与标签系统，缩短维修时间。

四、未来设计趋势

智能化集成：内置物联网模块，实现远程监控与预测性维护；

绿色环保：采用无卤素材料与低功耗待机模式，符合RoHS标准；

高功率密度：通过碳化硅（SiC）器件与3D封装技术缩小体积；

定制化设计：针对新能源、轨道交通等场景开发专用型号。
