工业机箱机柜设计的要求及标准

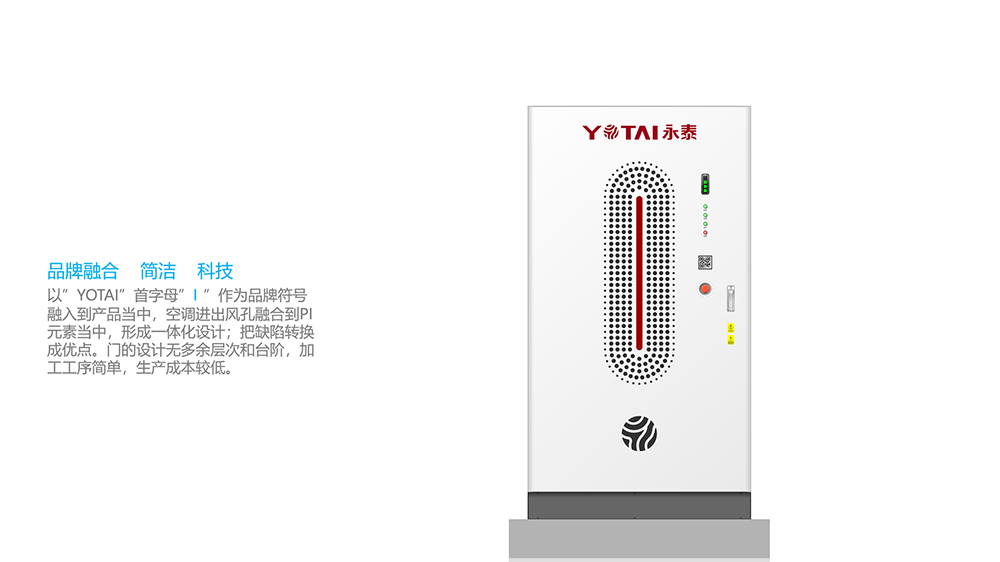

在工业自动化与智能化高速发展的背景下，工业机箱机柜作为承载关键电子设备、保障系统稳定运行的核心基础设施，其设计水平直接影响设备的可靠性、安全性及维护效率。下面小编就从结构设计、材料选型、环境适应性、人性化设计及行业规范五个维度，系统阐述工业机箱机柜设计的技术要求与标准体系。

一、结构设计：刚度与模块化的平衡

工业机箱机柜的结构设计需兼顾机械强度与功能扩展性。机柜主体框架通常采用冷轧钢板或铝合金型材，立柱厚度需达到2.0mm以上以承载设备重量，侧板及门板可选用1.2mm~1.5mm板材以平衡成本与性能。模块化设计成为主流趋势，例如威图VX25机柜系统通过标准化接口与组件，实现设备快速组装与线缆管理，显著缩短工程周期。

在振动适应性方面，设备固有频率需遵循倍频程规则：机柜固有频率应高于扫频激励上限频率，模块插箱频率需为机柜的2倍以上。通过整体铸造或焊接结构提升刚度，例如铝合金机柜抗弯强度可达传统钢结构的1.5倍。插箱底板需采用2.5mm厚钢板并增加加强筋，避免共振导致的元件失效。

二、材料选型：耐候性与工艺性的博弈

材料选择需综合考虑耐腐蚀性、电磁屏蔽效能及加工性能。冷轧钢板（SPCC）因其表面光滑、加工性能优异成为主流选择，立柱材料需通过盐雾试验96小时以上。在医疗、食品等特殊场景，304不锈钢机柜可满足IP65防护等级与抗菌要求。对于轻量化需求，航空铝合金机柜（如6061-T6）密度仅为钢的1/3，但需通过阳极氧化处理提升表面硬度。

板材折弯工艺需控制回弹量，折弯半径与板厚比值（R/t）建议≤3。焊接接头应采用连续焊缝，焊角高度不低于母材厚度80%，并做应力消除处理。表面处理方面，粉末喷涂层厚度需达60~80μm，颜色需符合RAL国际标准以适配不同工业场景。

三、环境适应性：从极寒到高温的全域覆盖

工业机柜需通过GB/T 2423系列环境试验，包括：

温度冲击：-40℃至70℃循环测试，验证材料热稳定性

湿热交变：85%RH/85℃条件下持续96小时，确保绝缘性能

振动试验：满足IEC 60068-2-64标准，在10~500Hz频段内加速度达5g

散热设计采用CFD仿真优化风道，轴流风扇风量需达200CFM以上，对于高功耗设备（如PLC控制柜），可配置热管散热器或液冷模块。在粉尘环境，需配置IP5X防护滤网并设计正压防尘系统，滤网更换周期不低于3000小时。

四、人性化设计：操作便捷与安全的融合

现代机柜设计强调人机交互效率：

操作界面：前门集成7英寸触控屏，实时显示设备状态，操作高度符合GB/T 14775人体工程学标准（1100~1500mm）

线缆管理：采用25mm间距理线架，配接插件标识系统，故障排查时间缩短60%

维护设计：模块化插箱支持免工具拆卸，前维护机型空间占用减少40%

安全设计包含：

电磁屏蔽：接缝处采用导电衬垫，屏蔽效能达60dB（10kHz~1GHz）

紧急制动：配置EPO按钮，可在100ms内切断主电源

警示系统：声光报警器符合IEC 60529防护要求，可在-20℃环境下正常工作

五、行业标准与认证体系

设计需遵循以下核心标准：

机械标准：GB/T 3047.2（机柜尺寸）、GB/T 14665（CAD制图）

电气安全：GB 7251.1（低压成套设备）、IEC 61439（型式试验）

环境试验：GB/T 2423（可靠性测试）、EN 50155（轨道交通）

电磁兼容：GB/T 9254（EMI）、CISPR 32（EMS）

认证流程包含：

材料检验：光谱分析仪检测合金成分

结构验证：激光扫描仪检测形位公差

性能测试：振动台模拟15年寿命周期
